API Performance Testing

API 성능 테스트(API Performance Testing)는 API가 높은 부하에서도 안정적으로 동작하는지 확인하는 과정이다.
주요 목표는 응답 시간(Response Time), 처리량(Throughput), 동시 사용자 수(Concurrency), 그리고 리소스 사용률(CPU, 메모리 등)을 평가하는 것이다.
주요 테스트 유형으로는 부하 테스트(Load Testing), 스트레스 테스트(Stress Testing), 스파이크 테스트(Spike Testing), 지속 테스트(Soak Testing) 가 있다.

nGrinder

nGrinder는 네이버에서 제공하는 The Grinder 기반의 오픈소스 부하 테스트 도구이며, 분산 환경에서 대규모 부하 테스트를 쉽게 수행할 수 있도록 기능을 제공한다.

구성요소

Controller
- 테스트를 관리하고 실행하는 중앙 역할
- 테스트 스크립트 작성 및 실행 제어
- Agent에게 테스트 명령을 전달하고 결과 수집
Agent
- Controller의 명령을 받아 부하(Load)를 발생시키는 역할
- 여러 Agent를 사용하여 분산 부하 테스트 가능
- 테스트 실행 중 Target Server로 요청을 전송
Target Server
- 테스트 대상 서버(API, 웹 애플리케이션 등)
- Agent에서 보내는 요청을 처리하고 성능을 평가
User
- nGrinder를 사용하는 테스트 관리자(테스터)
- Controller에서 테스트를 설정하고 결과를 분석

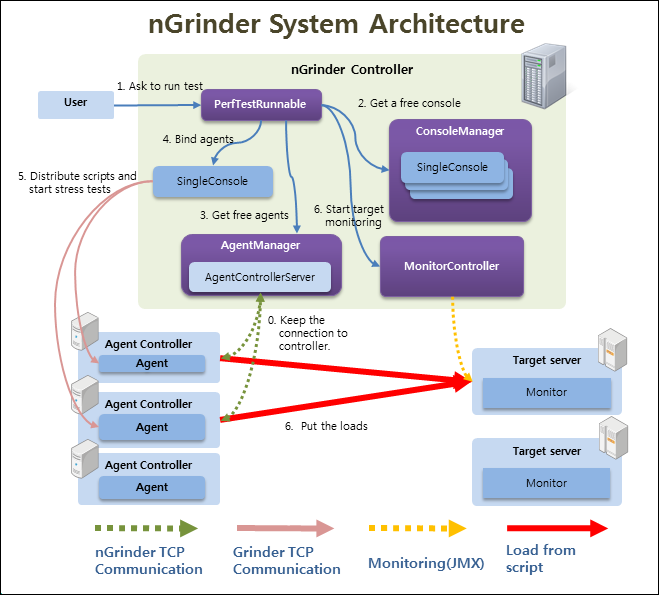

Architecture

사용자가 요청 → Controller가 Agent와 Target Server 설정 → Agent가 부하 테스트 실행 → 성능 데이터 수집 및 분석 흐름으로 진행된다.

자세한 내용을 nGrinder Wiki 에서 확인 가능하다. (https://github.com/naver/ngrinder/wiki/Architecture)

설치 및 환경 구성 - nGrinder Docker

nGrinder 를 설치 및 운영할 수 있는 방법은 Controller와 Agent 소스코드(https://github.com/naver/ngrinder)를 내려 받아 직접 설치하는 방법과 Docker Image 를 내려받아 container 를 생성하여 운영하는 방법 두 가지가 있다.

본 글에서는 Controller, Agent Docker Image로 Container 를 생성하여 설치 및 운영하는 방법에 대해 기술한다. 아래 docker-compose.yml 파일은 하나의 Controller 와 하나의 Agent 를 정의하였다.

# docker-compose.yml
version: '3.8'
services:
        ngrinder_controller:
                image: ngrinder/controller
                container_name: ngrinder_controller
                restart: unless-stopped
                ports:
                        - "80:80"
                        - "16001:16001"
                        - "12000-12009:12000-12009"
                volumes:
                        - ~/ngrinder-controller:/opt/ngrinder-controller
        ngrinder_agent:
                image: ngrinder/agent
                container_name: ngrinder_agent_1
                restart: unless-stopped
                depends_on:
                        - ngrinder_controller
                links:
                        - "ngrinder_controller:controller"

Controller 와 Agent 에 설정된 옵션의 의미는 아래와 같다.

controller - ports
- 80 : web service 포트
- 9010 - 9019 : Agent들이 Controller 클러스터로 연결되는 포트
- 16001 : 테스트를 하지 않는 유휴 상태의 Agent가 Controller에게 테스트 가능 메시지를 전달하는 포트
- 12000-12009 : 테스트 실행 및 종료 등 컨트롤러 명령어와 에이전트별 테스트 실행 통계를 초별로 수집하는 포트
agent - links
- ngrinder_controller:controller : Controller Docker 컨테이너 간의 네트워크 연결
controller - volumes
- Docker 컨테이너 내부의 데이터를 유지(영속화, Persistent Storage)

$ docker compose up -d 을 통해 Controller 와 Agent 컨테이너를 실행한다.

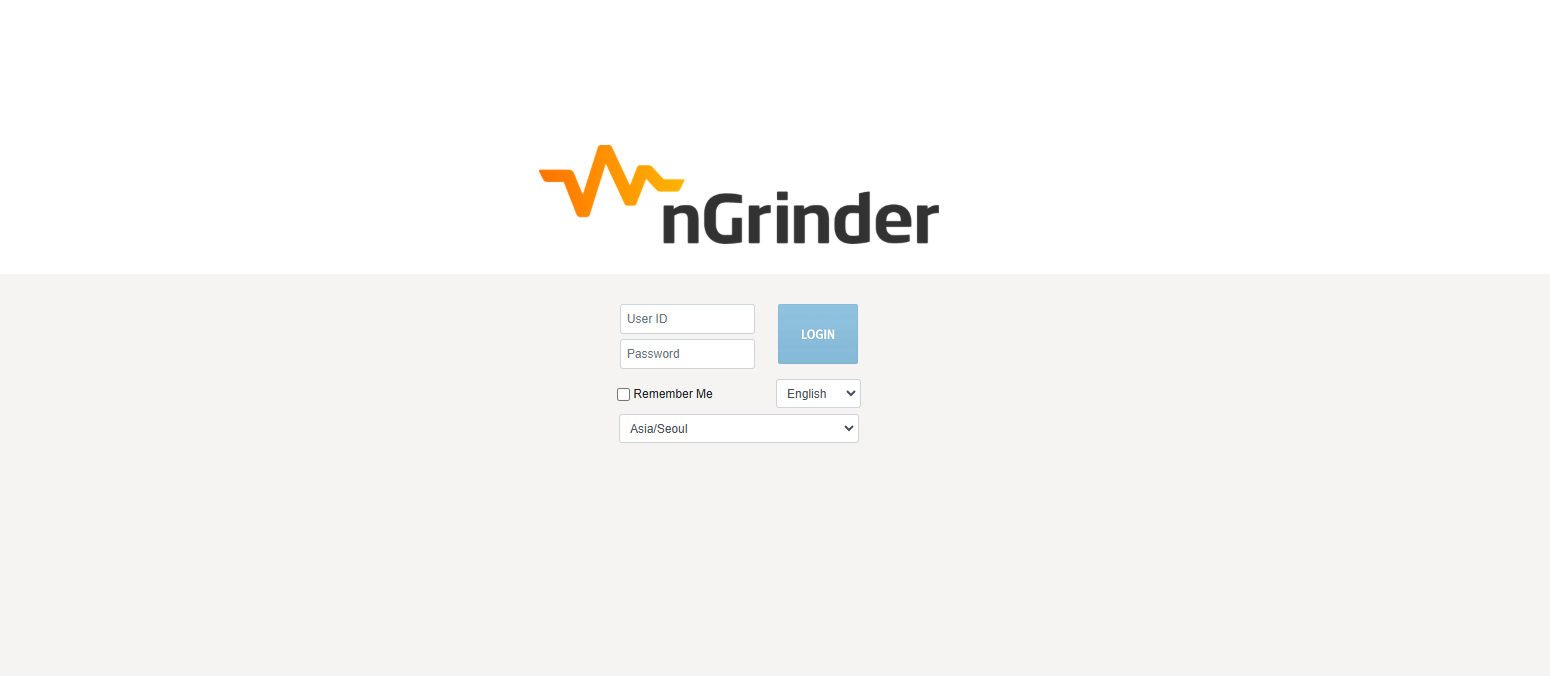

컨테이너 실행 후 http://{WEB_URL}:{PORT} 으로 접속하고 초기 ID / PW 는 admin / admin 이다.

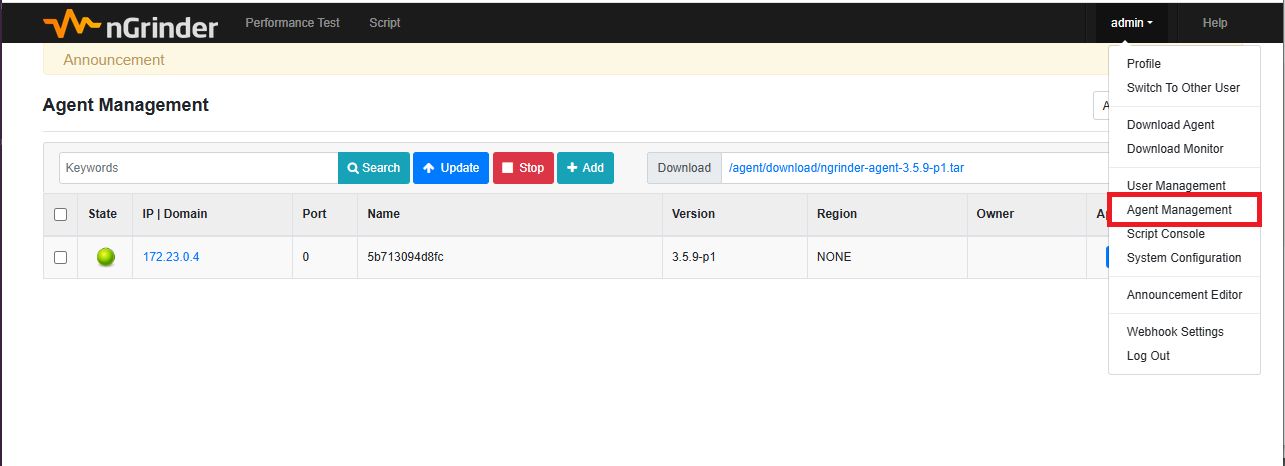

Agent Management 탭으로 이동해서 Agent 가 정상적으로 동작하고 있음을 확인한다.

Script 작성 - Groovy

테스트에 사용할 스크립트를 작성한다. 스크립트는 Groovy, Jython으로 작성할 수 있다. Groovy는 자바와 유사하고 Jython은 파이썬과 유사하다. (본 글에서는 Groovy 기준으로 설명)

스크립트 유형 선택 후 파일을 생성하면 Sample Code가 작성되어 있다. 테스트할 API, Request Header, Request Body 등을 스크립트에서 설정할 수 있다.

인증 기능이 없는 스크립트는 예제 파일에서 일부분 수정하여 테스트가 가능하지만 인증 또는 인가 기능이 포함되어 있다면 별도로 해당 로직을 구현해야 한다.

테스트에 사용할 라이브러리와 데이터 파일을 각각 /lib, /resources 에 업로드한다. (/lib 에 추가한 파일은 자동 import)

아래 코드는 스크립트를 생성하면 자동으로 작성되어 있는 샘플 코드이다.

import static net.grinder.script.Grinder.grinder
import static org.junit.Assert.*
import static org.hamcrest.Matchers.*
import net.grinder.script.GTest
import net.grinder.script.Grinder
import net.grinder.scriptengine.groovy.junit.GrinderRunner
import net.grinder.scriptengine.groovy.junit.annotation.BeforeProcess
import net.grinder.scriptengine.groovy.junit.annotation.BeforeThread
// import static net.grinder.util.GrinderUtils.* // You can use this if you're using nGrinder after 3.2.3
import org.junit.Before
import org.junit.BeforeClass
import org.junit.Test
import org.junit.runner.RunWith

import org.ngrinder.http.HTTPRequest
import org.ngrinder.http.HTTPRequestControl
import org.ngrinder.http.HTTPResponse
import org.ngrinder.http.cookie.Cookie
import org.ngrinder.http.cookie.CookieManager

/**
* A simple example using the HTTP plugin that shows the retrieval of a single page via HTTP.
*
* This script is automatically generated by ngrinder.
*
* @author admin
*/
@RunWith(GrinderRunner)
class TestRunner {

	public static GTest test
	public static HTTPRequest request
	public static Map<String, String> headers = [:]
	public static Map<String, Object> params = [:]
	public static List<Cookie> cookies = []

	@BeforeProcess
	public static void beforeProcess() {
		HTTPRequestControl.setConnectionTimeout(300000)
		test = new GTest(1, "Test1")
		request = new HTTPRequest()
		grinder.logger.info("before process.")
	}

	@BeforeThread
	public void beforeThread() {
		test.record(this, "test")
		grinder.statistics.delayReports = true
		grinder.logger.info("before thread.")
	}

	@Before
	public void before() {
		request.setHeaders(headers)
		CookieManager.addCookies(cookies)
		grinder.logger.info("before. init headers and cookies")
	}

	@Test
	public void test() {
		HTTPResponse response = request.GET("http://please_modify_this.com", params)

		if (response.statusCode == 301 || response.statusCode == 302) {
			grinder.logger.warn("Warning. The response may not be correct. The response code was {}.", response.statusCode)
		} else {
			assertThat(response.statusCode, is(200))
		}
	}
}

샘플 코드를 바탕으로 각각의 어노테이션이 의미하는 바는 아래와 같다.

@RunWith() : JUnit 테스트 실행기를 지정하는 역할
@BeforeProcess : 프로세스가 생성될때 실행해야 하는 동작 정의
@AfterProcess : 프로세스가 종료하기 직전에 실행해야 하는 동작 정의
@BeforeThread : 각 쓰레드가 실행된 전에 실행해야 하는 동작 정의
@AfterThread : 각 쓰레드가 종료하기 직전에 실행해야 하는 동작 정의
@Before : 모든 @Test 메소드가 실행되기 전에 실행해야 하는 동작 정의
@After : 모든 @Test 메소드가 종료된 이후 실행해야 하는 동작 정의
@Test : 테스트 동작 정의

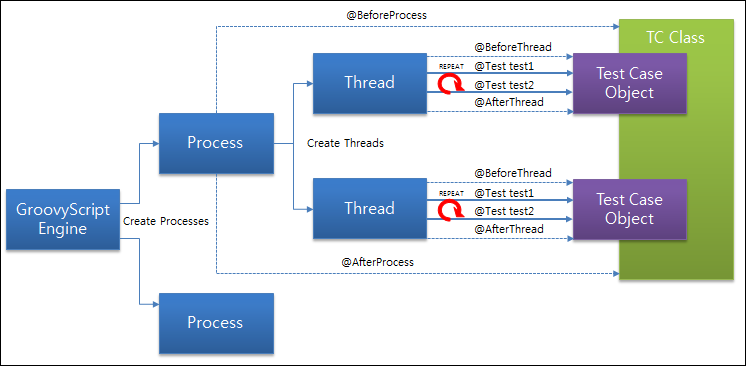

작성한 스크립트 파일은 아래 절차를 통해 실행된다.

자세한 내용을 nGrinder Wiki 에서 확인 가능하다. (https://github.com/naver/ngrinder/wiki/Groovy-Script-Structure)

테스트 생성 및 실행

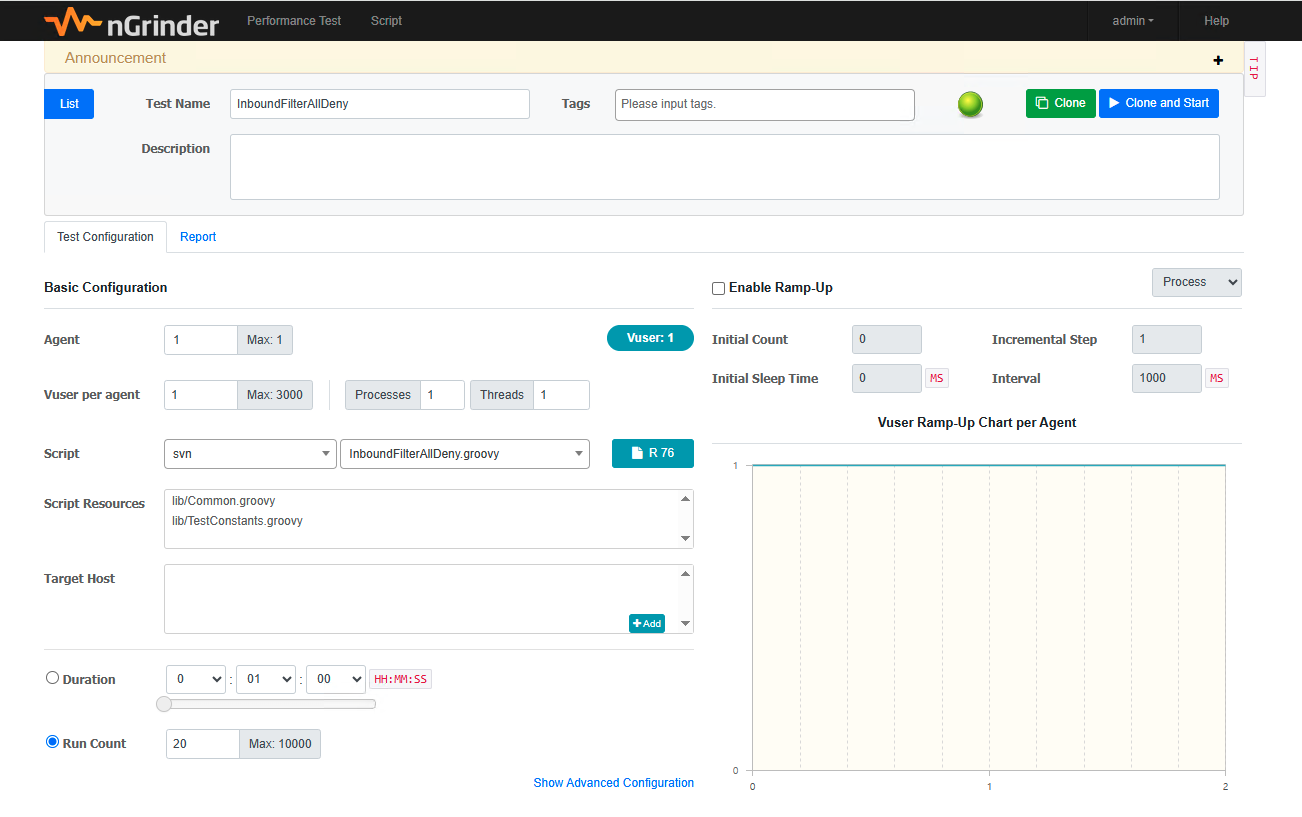

테스트에 적용하는 설정 항목은 아래와 같다.

Agent

테스트를 실행할 가상 사용자(VUser)를 실행하는 물리적 또는 가상 서버
nGrinder에서 부하를 발생시키는 역할을 하며, 여러 개의 Agent 사용 가능함.

Vuser per agent

각 Agent에서 실행할 가상 사용자(Virtual User, VUser)의 수
VUser는 실제 사용자를 시뮬레이션하여 요청을 보냄.
VUser = Agent * (Processes * Threads)
Processes
- Agent에서 실행할 프로세스 수
- 한 개의 Agent 내에서 여러 개의 프로세스를 실행하여 성능 테스트를 병렬로 수행함.
Threads
- 각 프로세스에서 실행할 스레드(쓰레드) 수
- 하나의 프로세스 안에서 여러 개의 스레드를 실행하여 부하를 증가시킬 수 있음.

Script

성능 테스트를 수행할 테스트 스크립트(Groovy, Jython 등)
실제 HTTP 요청을 보내거나, 데이터베이스에 쿼리를 실행하는 등의 테스트 로직을 정의함.

Script Resources

테스트에 필요한 추가적인 파일(JAR, CSV, JSON 등)

Target Host

부하 테스트를 수행할 대상 서버의 URL 또는 IP 주소

Duration

테스트의 실행 시간, 5분으로 설정하면 5분 동안 지속적으로 요청 수행

Run Count

특정 횟수만큼 테스트를 실행, Run Count = 1000이면 총 1000번의 요청 수행

Enable Ramp-Up

VUser가 일정한 간격으로 증가하면서 실행됨.
Initial Count (초기 사용자 수)
- 테스트 시작 시 처음 실행될 VUser 수를 설정함.
- 예: Initial Count = 10 → 처음에 10명의 VUser가 실행됨.
Initial Sleep Time (초기 대기 시간 / ms)
- 테스트가 시작된 후, VUser를 실행하기 전에 대기 시간(밀리초 단위)
- 예: Initial Sleep Time = 5000ms → 테스트 시작 후 5초 대기 후 VUser 실행
Incremental Step (증가 단계)
- 일정한 간격(Interval)마다 몇 명의 VUser를 추가할 것인지 설정함.
- 예: Incremental Step = 5 → 매번 5명의 VUser가 추가됨.
Interval (증가 간격, 초 단위)
- VUser가 증가하는 시간 간격(초 단위)을 설정함.
- 예: Interval = 10이면 10초마다 Incremental Step 만큼 VUser를 추가함.

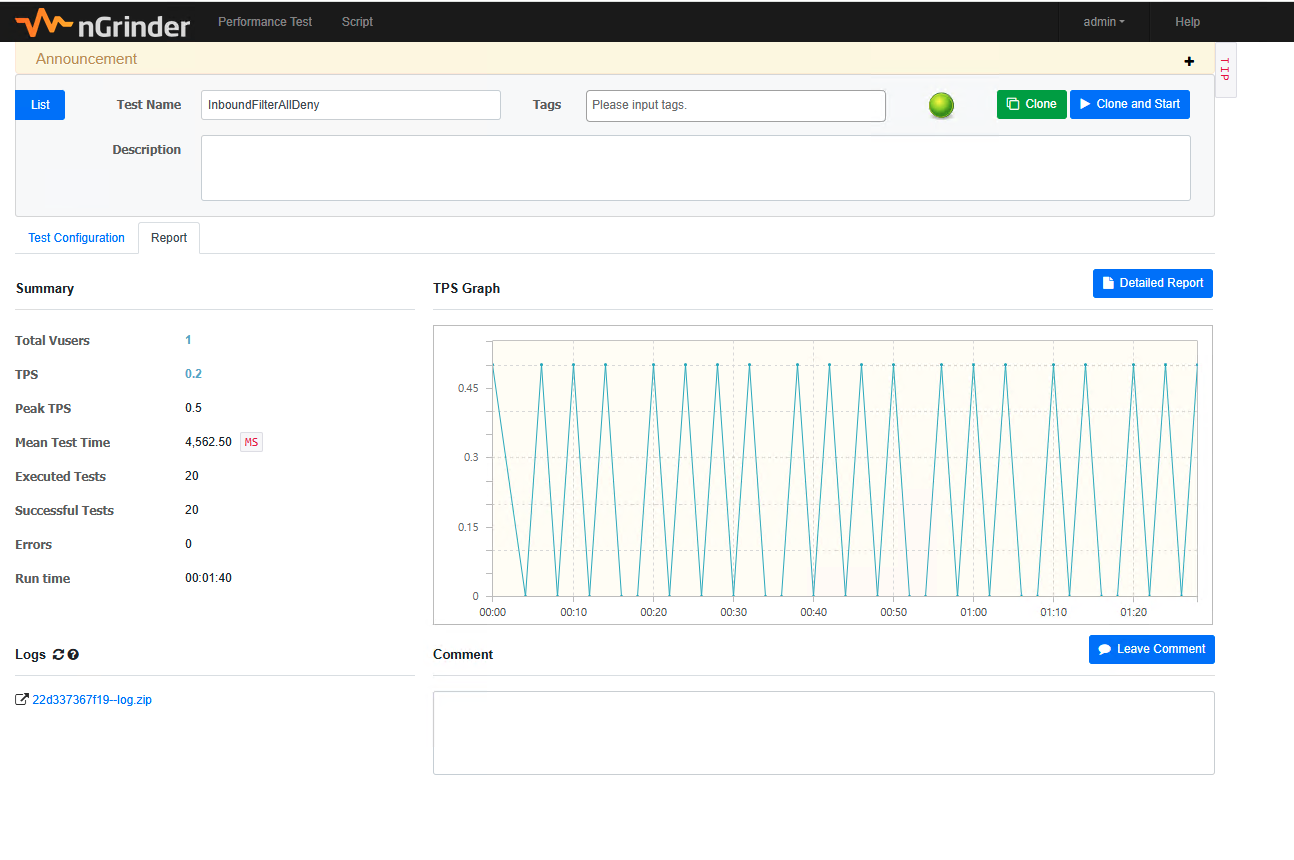

Performance Report

Total Vusers

실행된 총 가상 사용자(VUser)의 수
부하 테스트에서 최대 동시 실행된 사용자 수를 의

TPS(Transactions Per Second, 초당 트랜잭션 수)

초당 수행된 요청 수(트랜잭션 수)
TPS가 높을수록 더 많은 요청을 처리할 수 있다는 의미 (성능이 좋다.)
일반적으로 Executed Tests / Run time(초)

Peak TPS (최대 TPS, 최고 초당 트랜잭션 수)

테스트 중에서 가장 높은 TPS(초당 요청 수)
부하가 가장 많았을 때 서버가 처리할 수 있는 최대 성능

Mean Test Time (평균 응답 시간, ms)

각 요청(트랜잭션)이 처리되는 데 걸린 평균 시간(밀리초)
클라이언트가 요청을 보낸 후 응답을 받을 때까지의 평균 지연 시간
값이 너무 크면 서버의 응답 속도가 느리다는 뜻

Executed Tests(총 실행된 테스트 수)

테스트 동안 실행된 총 요청(트랜잭션) 개수
모든 VUser가 수행한 테스트의 횟수

Successful Tests(성공한 테스트 수)

총 요청(트랜잭션) 중에서 HTTP 200 등의 정상 응답을 받은 경우 성공으로 카운트

Errors(에러 수)

HTTP 500(서버 오류) 또는 404(찾을 수 없음) 같은 에러 요청(실패한 트랜잭션) 수

Run time (테스트 실행 시간, 초 단위)

테스트가 실행된 총 시간(초 단위)

TPS Graph

X : 시간
Y : TPS

Results analysis

앞선 테스트를 통해 여러 API의 성능 데이터를 수집했다. TPS(초당 트랜잭션 수)와 MTT(평균 테스트 시간)를 통해 대략적인 성능을 짐작할 수 있지만, 이를 전체 API 대비 비교하여 분석하는 것이 중요하다.

API 성능을 평가하는 주요 지표는 다음과 같다:

Throughput (TPS, 초당 트랜잭션 수): 시스템이 처리할 수 있는 최대 요청량을 나타냄.
Latency (MTT, Mean Test Time): 하나의 요청을 처리하는 데 걸리는 평균 시간.

Saturation Point 분석

시스템의 Saturation Point (포화점) 을 파악하기 위해 Enable Ramp-Up 기능을 사용하여 vUser를 점진적으로 증가시키며 테스트를 진행한다. 포화점이란, 요청이 증가하더라도 TPS가 특정 값에 수렴하는 지점을 의미하며, 이를 통해 시스템의 임계점을 판단하고 향후 성능 개선 계획을 수립할 수 있다.

Saturation Point: 요청이 증가해도 TPS가 특정 값으로 수렴하는 지점.

TPS와 MTT를 활용한 성능 평가

TPS가 낮고 MTT가 높은 경우

시스템이 한 번에 많은 요청을 처리하지 못함 → 병목(Bottleneck) 존재 가능성
응답 시간이 길어지고 성능 저하 우려가 있음

TPS가 높고 MTT가 낮은 경우

API가 빠르게 많은 요청을 처리 가능 → 현재 시스템 성능 양호
추가적인 최적화 없이도 현재 부하를 원활히 감당 가능

데이터 기반 성능 평가 (이상치 탐지)

API의 TPS와 MTT 데이터를 활용하여 다음과 같은 통계 지표를 구하여 성능을 평가한다:

중위값 (Median): API 성능의 대표값
사분위수 (Q1, Q3): 데이터의 분포를 분석하기 위한 기준
IQR (Interquartile Range): Q3 - Q1로 계산되며, 데이터의 변동 범위를 나타냄
Lower Outlier (이상치 기준): X < Q1 - 1.5 × IQR

이러한 지표를 통해 API 성능이 전반적으로 균일한지 평가하고, 특정 API가 비정상적으로 낮은 성능을 보이는지를 분석한다.

Future Challenges

본 글을 통해 nGrinder 를 설치하고 테스트 스크립트를 통해 성능 테스트를 진행하였다. 하지만 현재 학습한 내용으로는 웹에 접속하여 수동으로 테스트를 진행해야 하는 번거로움이 존재한다. 향후 업무 효율성 및 성과를 증대 시키기 위해서는 스크립트 일괄 업로드, 테스트 원격 실행, 테스트 결과 원격지 발송 등 자동화를 구현해야 할 것이다. 자동화를 달성하기 위해 아래의 레퍼런스를 참고한다.

스크립트 파일 대량 업로드

최초 스크립트가 세팅된 docker image 를 생성하여 관리한다.
svn 저장소를 이용하여 관리한다.

테스트 원격 실행

nGrinder 에서 제공하고 있는 REST API 를 이용하여 구현한다.
Ref. https://github.com/naver/ngrinder/wiki/REST-API-QuickStart

테스트 결과 원격지 발송

nGrinder 에서 제공하고 있는 Webhook을 이용하여 구현한다.

Ref
